КС-35719-1-02 «Клинцы» на базе шасси КамАЗ-43253 (4 х 2)

Описание модели

КС-3579-1-02 — легкий

Автомобильный кран грузоподъемностью 16 тонн смонтирован на 2-х осном шасси автомобиля КамАЗ 43253.
Благодаря малым транспортным габаритам и отличной маневренности кран в первую очередь предназначен для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках.

Привод исполнительных механизмов

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.
Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Гидравлическая система, скомпонованная на базе  импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения  любых крановых операций.

Стрела и система телескопирования

Трехсекционная телескопическая стрела автокрана КС-35719-1-02 длиной 8—18 метров обеспечивает крану компактность и маневренность при переездах, широкую рабочую зону и большую высоту перемещения груза при работе. Перемещение средней секции стрелы осуществляется гидроцилиндром, верхняя секция перемещается двумя канатными полиспастами при перемещении средней секции стрелы.

Несущие конструкции оптимальной массы

Основные несущие конструкции сварены из высокопрочной стали  10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики этим уникальна данная модель автокрана КС-35719-1-02.
Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.

Надежность автокрана

Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.


Безопасность автокрана

Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе ограничитель нагрузки крана ОНК с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик»  и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. ОНК в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях  работы вблизи линий электропередач.

Удобное рабочее место крановщика

Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.
Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Гарантии

Гарантийный срок эксплуатации крана — 18 месяцев или 1 000 моточасов наработки в крановом режиме с момента передачи крана потребителю. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.

Технические характеристики

Характеристика Значение
Максимальный грузовой момент, т.м 51,2
Грузоподьемность максимальная, т/вылет, м 16/3,2
Длина стрелы, м 8 - 18
Максимальная высота подьема крюка, м 18,4
Макс. глубина опускания крюка стрелой 8 м на вылете 5,0 м, м 11
Масса груза, при которой допускается выдвижение секций стрелы, т 2,5
Скорость подъема-опускания груза, м/мин
- номинальная (с грузом массой до 16,0 т) 7
- увеличенная (с грузом массой до 6,0 т) 14
Скорость посадки груза, м/мин не более 0,3
Частота вращения поворотной части, об/мин 1,6
Скорость передвижения крана своим ходом, км/ч до 60
Размер опорного контура вдоль х поперек оси шасси, м 4,15 х 5,0
Масса крана в транспортном положении, т 15,05
Колесная формула базового автомобиля 4 х 2
Двигатель базового автомобиля: дизельный
- модель Cummins 6ISBe210
- мощность, л.с 240
Габариты крана в транспортном положении, м (длина х ширина х высота) 10,1х2,5х3,5
Температура эксплуатации, град. С от -40 до +40

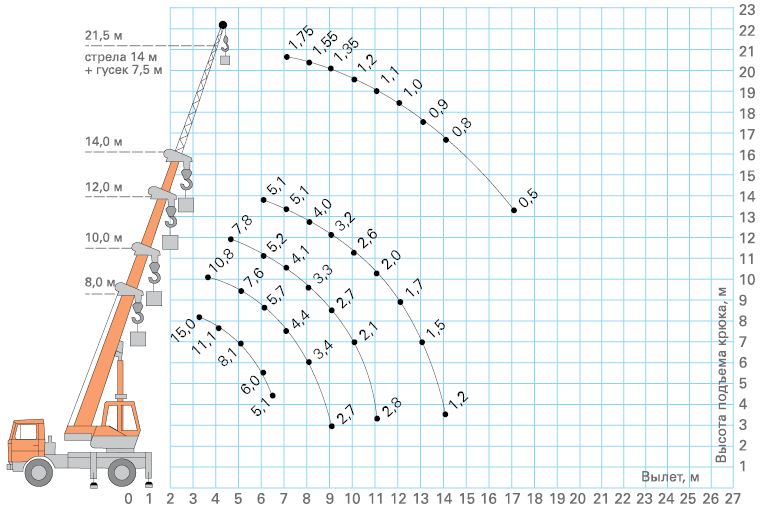

Грузовысотные характеристики
