КС-45719-5А «Клинцы» на базе шасси МАЗ-5337А2 (4 х 2)
Описание модели
КС-45719-5А — легкий и маневренный
Крановая установка автокрана КС-45719-5А грузоподъемностью 20 тонн смонтирована на двухосном шасси автомобиля МАЗ-5337А2.
Автокран в первую очередь предназначен для использования в стесненных условиях больших городов, где он может свободно передвигаться в плотных транспортных потоках, благодаря компактным транспортным габаритам и наименьшей массе среди 20-ти тонных автокранов. Наличие стрелы 21 метр и круговой характеристики делает данную модель крана одной из самых привлекательных в секторе кранов грузоподъемностью 20—25 тонн.
Привод исполнительных механизмов
Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.
Механизмы крановой установки КС-45719-5А имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Гидравлическая система скомпонованная на базе импортных комплектующих позволяет легко и плавно осуществлять управление крановыми механизмами с широким диапазоном регулирования скоростей рабочих операций и возможность одновременного совмещения любых крановых операций.
Функциональность и производительность
Максимальный размер опорного контура (5,25 х 5,8 !!!) обеспечивает крану возможность работать с грузами в круговой зоне 360 градусов без передвижения шасси.
Кран очень устойчив при работе с грузами на средних и дальних вылетах, при этом грузовысотные характеристики не уступают характеристикам кранов грузоподъемностью 25 тонн других производителей, а на отдельных вылетах превосходят.
Стрела и система телескопирования
Трехсекционная телескопическая стрела Автокрана КС-45719-5А длиной 9—21м обеспечивает крану компактность и маневренность при переездах, широкую рабочую зону и большую высоту перемещения груза при работе.
Перемещение средней секции стрелы осуществляется гидроцилиндром, верхняя секция перемещается двумя канатными полиспастами при перемещении средней секции стрелы.
Возможность телескопирования стрелы с грузом на крюке массой до 6 тонн (что почти в два раза превосходит показатели 25 тонных кранов других производителей) позволяет говорить о том, что данная модель уникальна по своим грузовысотным характеристикам, и может выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.
Дополнительная комплектация расширяет спектр возможностей
Для увеличения зоны обслуживания и размеров подстрелового пространства кран может комплектоваться решетчатым гуськом длиной 7,5 метров. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.
Несущие конструкции оптимальной массы
Основные несущие конструкции сварены из высокопрочной стали 10ХСНД, максимально облегчены, имеют прекрасные жесткостные характеристики.
Все сварные соединения выполняются на полуавтоматическом и автоматическом сварочном оборудовании отечественных и европейских производителей, что обеспечивает высочайшее качество швов, которое документируется после ультразвуковой проверки.
Надежность автокрана КС-45719-5А
Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.
Безопасность автокрана
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе ограничитель нагрузки крана ОНК с цифровой индикацией параметров работы на дисплее в кабине крановщика, в состав которого входит встроенный прибор фиксации характеристик — «чёрный ящик» и модуль защиты крана от опасного напряжения МЗОН для работы вблизи линий электропередач. ОНК в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты, необходимой для работы в стесненных условиях работы вблизи линий электропередач.
Удобное рабочее место крановщика
Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов.
Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.
Продажа.Гарантии
Продажа автокрана КС-45719-5А осуществляется у нас в компании Авторегион. Купить автокран КС-45719-5А можно связавшись с нашими менеджерами. Гарантийный срок эксплуатации крана — 18 месяцев или 1 000 моточасов наработки в крановом режиме с момента передачи крана потребителю. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный грузовой момент, т.м | 64,0 |
| Грузоподьемность максимальная, т/вылет, м | 20/3,2 |
| Длина стрелы, м | 9 - 21 |
| Длина гуська, м | 7,5 |
| Максимальная высота подьема крюка, м | |
| - с основной стрелой 21 м | 21,6 |
| - с основной стрелой 21 м и гуськом 7,5 м | 29,3 |
| Макс. глубина опускания крюка стрелой 9 м на вылете 5,0 м, м | 13 |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 6,0 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная (с грузом массой до 20,0 т) | 7 |
| - увеличенная (с грузом массой до 4,5 т) | 14 |
| - увеличенная (с грузом массой до 2,0 т) | 40 |
| Скорость посадки груза, м/мин | не более 0,3 |
| Частота вращения поворотной части, об/мин | 1,2 |
| Скорость передвижения крана своим ходом, км/ч | до 55 |
| Размер опорного контура вдоль х поперек оси шасси, м | 5,25 х 5,8 |
| Масса крана в транспортном положении, т | |
| - с основной стрелой | 18,2 |
| - с основной стрелой и гуськом | 18,62 |
| Колесная формула базового автомобиля | 4 х 2 |
| Двигатель базового автомобиля: | дизельный |
| - модель | ЯМЗ-6563.10, Евро-3 |
| - мощность, л.с | 227 |
| Габариты крана в транспортном положении, м (длина х ширина х высота) | 11,06 х 2,5 х 3,7 |
| Температура эксплуатации, град. С | от -40 до +40 |

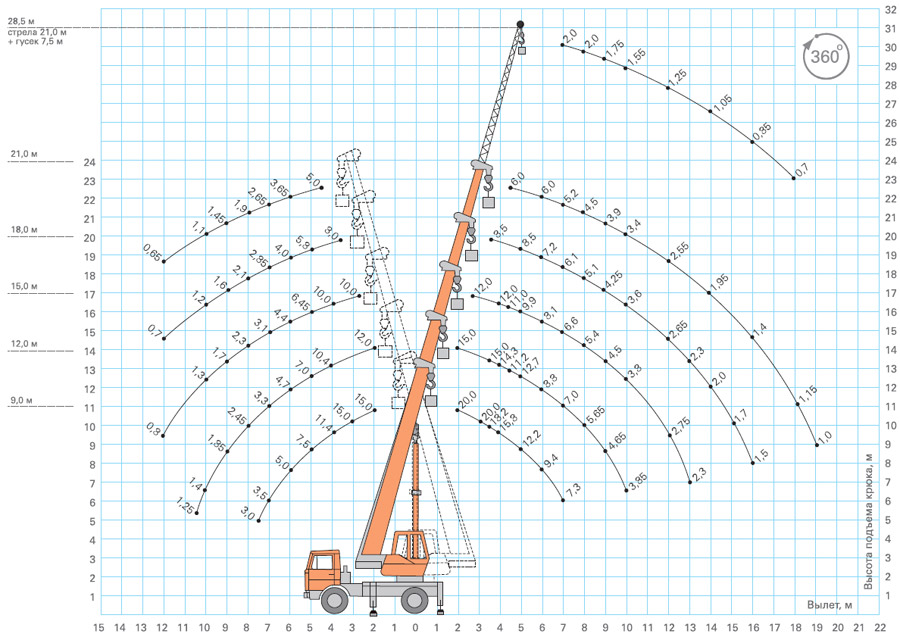

Грузовысотные характеристики
