КС-55713-5К-3 «Клинцы» на базе шасси КамАЗ-43118 (6 х 6)
Описание модели
КС-55713-5К-3
Кран стреловой автомобильный КС-55713-5К-3 грузоподъемностью 25 тонн монтируется на шасси автомобиля КамАЗ-43118. Предназначен для погрузочно - разгрузочных и строительно-монтажных работ на рассредоточенных объектах. Шасси обладает отличной маневренностью и легкостью управления, что позволяет использовать кран на обьектах с различными типами подъездных путей, а небольшие габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.
Привод исполнительных механизмов
Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций. Редукторы механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям, предъявляемым к грузоподъемным машинам. Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины используется автономный дизельный отопитель.
Стрела и система телескопирования
Четырехсекционная телескопическая стрела изготовлена из высокопрочной стали. Секции стрелы сделаны из двух гнутых цельнометаллических профилей в соответствии с современными тенденциями мирового краностроения. В совокупности с принципиально новой системой телескопирования секций стрелы все это позволило существенно снизить общую массу стрелы, повысив при этом ее прочностные и грузовысотные показатели. Длина стрелы во втянутом положении составляет 9,5 м, что обеспечивает крану компактность и маневренность при переездах. В полностью вытянутом состоянии всех четырех секций длина стрелы составляет 28 м, за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.
Дополнительная комплектация расширяет спектр возможностей
Дополнительное оснащение стрелы решетчатым гуськом длиной 9 м позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.
Функциональность и производительность
За счет большого размера опорного контура (4,9 х 5,8 !!!) кран может производить работы с грузами в круговой зоне 360 градусов, что позволяет минимизировать количество перестановок при работе на объекте. Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно превышает показатели существующих аналогов.
Надежность автокрана
Надежную работу автокрана обеспечивают комплектующие зарубежного производства, которые не требуют замены и ремонта в течение всего срока службы крана.
Безопасность автокрана
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.
Удобное рабочее место крановщика
Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности: задвижная дверь купейного типа, дизельный отопитель, вентилятор, откидной задний люк, удобная панель приборов. Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.
Гарантии
Гарантийный срок эксплуатации крана — 18 месяцев или 1 000 моточасов наработки в крановом режиме с момента передачи крана потребителю. Срок службы крана при 1,5-сменной работе в паспортном режиме составляет 10 лет. Каждый кран укомплектован индивидуальным комплектом ЗИП на базовое шасси и на крановую установку.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный грузовой момент, т.м | 80,0 |
| Грузоподьемность максимальная, т/вылет, м | 25/3,2 |
| Длина стрелы, м | 9,5 - 28 |
| Длина гуська, м | 7,5 |
| Зона работы крана, град. | 360 |
| Максимальная высота подьема крюка, м | |
| - с основной стрелой 28 м | 28,3 |
| - с основной стрелой 28 м и гуськом 7,5 м | 37,3 |
| Макс. глубина опускания крюка стрелой 9,5 м на вылете 5,0 м, м | 25 |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 6,0 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная (с грузом массой до 25,0 т) | 6 |
| - увеличенная (с грузом массой до 6 т) | 12 |
| - увеличенная (с грузом массой до 2,0 т) | 40 |
| Скорость посадки груза, м/мин | не более 0,2 |
| Частота вращения поворотной части, об/мин | 1,4 |
| Скорость передвижения крана своим ходом, км/ч | до 60 |
| Размер опорного контура вдоль х поперек оси шасси, м | |
| - при выдвинутых балках выдвижных опор | 4,9 х 5,8 |
| - при втянутых балках выдвижных опор | 4,9 х 2,27 |
| Масса крана в транспортном положении, т | |
| - с основной стрелой | 20,43 |
| - с основной стрелой и гуськом | 20,6 |
| Колесная формула базового автомобиля | 6 х 6 |
| Двигатель базового автомобиля: | дизельный |
| - модель | КамАЗ-740.62-280, Евро3 |
| - мощность, л.с | 240 |
| Габариты крана в транспортном положении, м (длина х ширина х высота) | 12,0 Х 2,5 Х 3,71 |
| Температура эксплуатации, град. С | от -40 до +40 |

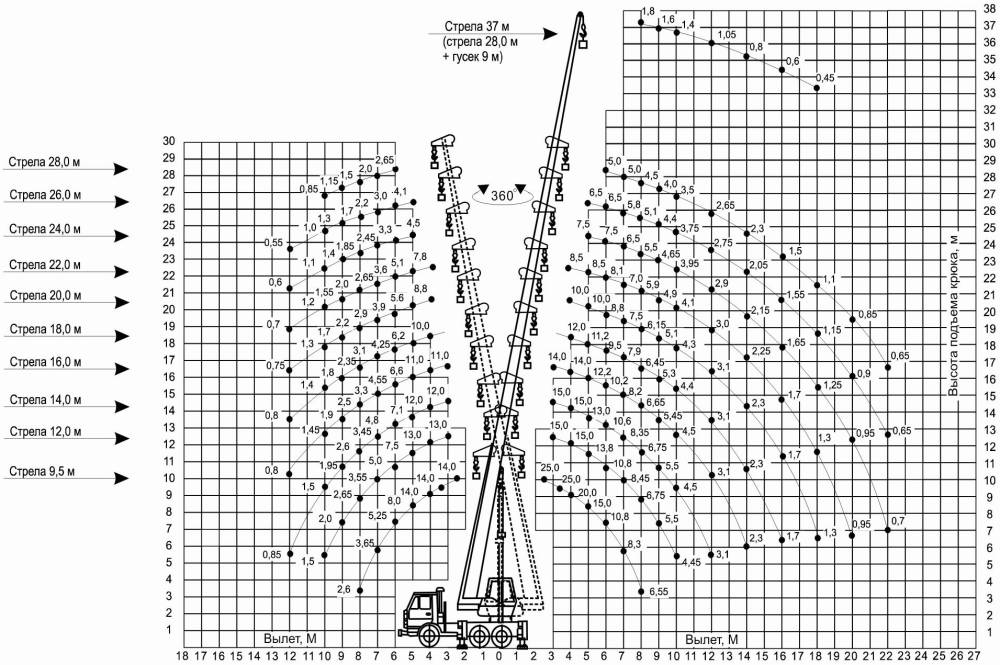

Грузовысотные характеристики
