КС-65719-1К «Клинцы» на базе шасси КамАЗ-6540 (8х4)
Описание модели
КС-65719-1К — первый автокран марки «Клинцы» грузоподъемностью 40 тонн
Кран грузоподъемностью 40 тонн смонтирован на четырехосном шасси автомобиля модели КамАЗ-6540. Кран универсален, он предназначен для работы как в городах, так и в условиях удаленности от населенных пунктов.
Гидравлика
Привод крановой установки осуществляется при помощи поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и не требует дополнительного оборудования.
Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами, регулирование скоростей рабочих операций и возможность совмещения нескольких операций.
Стрела и система телескопирования
Четырехсекционная телескопическая стрела длиной 11,2—34 метра во втянутом положении обеспечивает крану компактность и маневренность при переездах, а в выдвинутом — широкую рабочую зону и большую высоту перемещения груза при работе.
Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.
Секции стрелы сделаны из двух гнутых цельнометаллических профилей и, в соответствии с тенденциями мирового краностроения, имеют непрямоугольное сечение с нижним поясом в виде эллипса.
Дополнительное оборудование
Стрела может быть дополнительно оснащена решетчатым гуськом длиной 9 метров, что позволяет обеспечить стреле наибольшую зону обслуживания.
Использование в работе дополнительных противовесов общей массой 6,0 тонн позволяет значительно поднять грузовые характеристики крана на средних и дальних вылетах, что обеспечивает наилучшие показатели среди аналогичных кранов данной размерной группы.
Установка гуськов и дополнительных противовесов в рабочее положение производится без использования дополнительных грузоподъемных средств и людских ресурсов.
Опорный контур
Для удобства работы в стесненных условиях предусмотрен режим работы с установкой крана на не полностью выдвинутых балках выносных опор.
Надежность
При изготовлении несущих металлоконструкций крановой установки и телескопической стрелы используется импортная высокопрочная сталь WELDOX.
Редукторы механизмов подъема груза и поворота крана планетарного типа, с дисковыми тормозами, что соответствует современным требованиям, предъявляемым к грузоподъемным машинам.
Во многих узлах крана установлены импортные комплектующие, которые не надо менять в течение всего срока службы крана.
Система безопасности
Безопасную работу крана обеспечивает микропроцессорный ограничитель нагрузки, показатели которого отражаются на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен координатной защитой крана для работы в стесненных условиях и блоком телеметрической памяти.
Автокран также защищен от опасного напряжения для работы вблизи линий электропередач.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный грузовой момент, т.м | 120,0 |
| Грузоподьемность максимальная, т/вылет, м | 40/3,0 |
| Длина стрелы, м | 11,2-34,0 |
| Длина гуська, м | 9,0 |
| Зона работы крана, град. | 360 |
| Максимальная высота подьема крюка, м | |
| - с основной стрелой 34 м | 35,0 |
| - с основной стрелой 34 м и гуськом 9,0 м | 44,4 |
| Максимальная глубина опускания крюка от уровня земли при стреле 11,2 м на вылете 5 м, м | 10,0 |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 5,0 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная (с грузом массой до 40,0 т) | 4 |
| - увеличенная (с грузом массой до 10 т) | 8 |
| - максимальная (с грузом массой до 2,0 т) | 35 |
| Скорость посадки груза, м/мин | не более 0,1 |
| Частота вращения поворотной части, об/мин | 0,85 |
| Скорость передвижения крана своим ходом, км/ч | до 60 |
| Размер опорного контура вдоль х поперек оси шасси, м | |
| - при выдвинутых балках выдвижных опор | 5,4 х 6,8 |
| - при втянутых балках выдвижных опор | 5,4 х 4,5 |
| Масса крана в транспортном положении, т | |
| - с основной стрелой | 30,7 |
| - с основной стрелой и гуськом | 31,0 |
| Колесная формула базового автомобиля | 8 х 4 |
| Двигатель базового автомобиля: | дизельный |
| - модель | КамАЗ-740.62-280, Евро3 |
| - мощность, л.с | 240 |
| Габариты крана в транспортном положении, м (длина х ширина х высота) | 13,5 х 2,5 х 3,95 |
| Температура эксплуатации, град. С | от -40 до +40 |

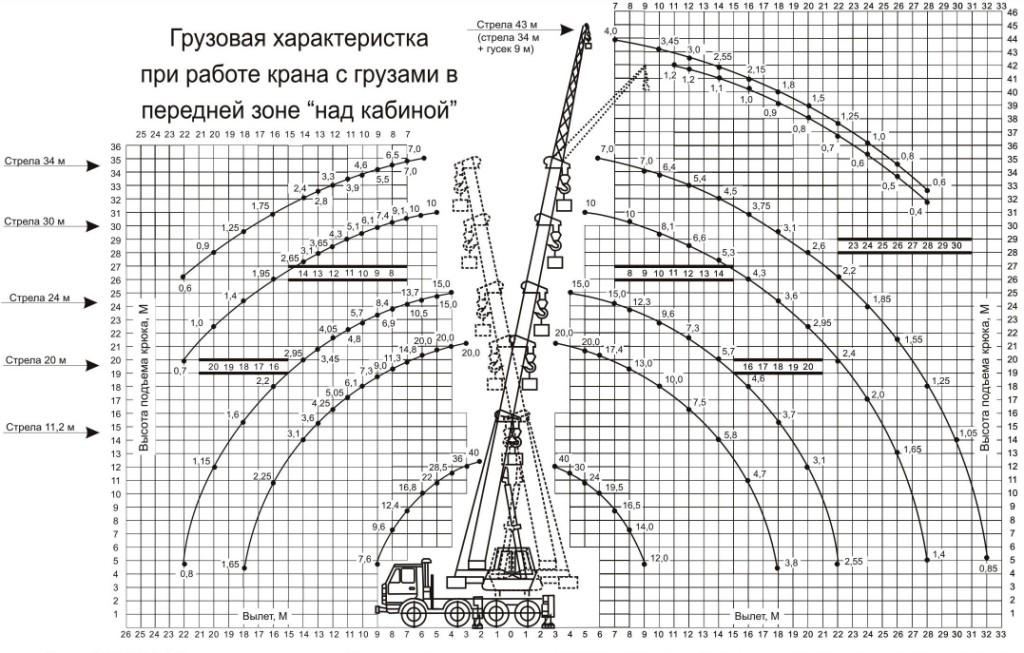

Грузовысотные характеристики
