КС-55713-5 «Галичанин» на базе шасси КамАЗ-43118 (6 х 6)
Описание модели
Кран автомобильный КС-55713-5 грузоподъемностью 25 тонн на шасси автомобиля КамАЗ-43118 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах с плохими подъездными путями. Кран прост в управлении и обслуживании, надежен в работе, может успешно эксплуатироваться в условиях бездорожья.
Крановая установка смонтирована на трехосном специальном подкрановом шасси автомобиля-вездехода модели КамАЗ-43118. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок (в том числе на все четыре колеса задней тележки одновременно) - все это делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте-и газопроводов, разработках месторождений.
Привод крановой установки - гидравлический от двух аксиально - поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности на базовом автомобиле. Отбор мощности производится от двигателя шасси через коробку передач. Все механизмы крана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.
Кран оборудован гидравлическими опорами с выдвижными опорными балками, металлическими подпятниками гидроопор и штатными деревянными подкладками для уменьшения давления подпятников на грунт при установки крана на выносные опоры в рабочем режиме.
Гидравлическая система позволяет легко и плавно осуществлять управление крановыми механизмами и выносными опорами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких рабочих операций.
Трехсекционная телескопическая стрела длиной 9,7 - 21,7 м обеспечивает компактность и маневренность крана при переездах, обширную зону и большую высоту подъема груза при работе.
Система телескопирования стрелы включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций. Возможность телескопирования стрелы с грузом на крюке позволяет крану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров на дисплее в кабине машиниста. Ограничитель нагрузки может работать в режиме координатной защиты крана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты крана от опасного напряжения (МЗОН) для защиты крана при работе в опасной близости от линий электропередач.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный грузовой момент, т.м | 80 |
| Грузоподьемность максимальная, т/вылет, м | 25/3,2 |
| Длина стрелы, м | 9,7 - 21,7 |
| Длина гуська, м | - |
| Максимальная высота подьема крюка, м | 21,9 |
| Макс. глубина опускания крюка стрелой 9,7 м на вылете 5,0 м, м | 12 |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 4,0 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная (с грузом массой до 25,0 т) | 5-12 |
| - увеличенная (с грузом массой до 6,0 т) | 6,7-16 |
| Скорость посадки груза, м/мин | не более 0,3 |
| Частота вращения поворотной части, об/мин | от 0,15 до 1,4 |
| Скорость передвижения крана своим ходом, км/ч | до 70 |
| Размер опорного контура вдоль х поперек оси шасси, м | |
| - при выдвинутых балках выносных опор | 4,2 х 5,6 |
| - при втянутых балках выносных опор | 4,2 х 2,28 |
| Масса крана в транспортном положении, т | 22,2 |
| Колесная формула базового автомобиля | 6 х 6 |
| Двигатель базового автомобиля: | дизельный |
| - модель | КамАЗ-740 |
| - мощность, л.с | 240 |
| Габариты крана в транспортном положении, м (длина х ширина х высота) | 12 х 2,5 х 3,8 |
| Температура эксплуатации, град. С | от -40 до +40 |

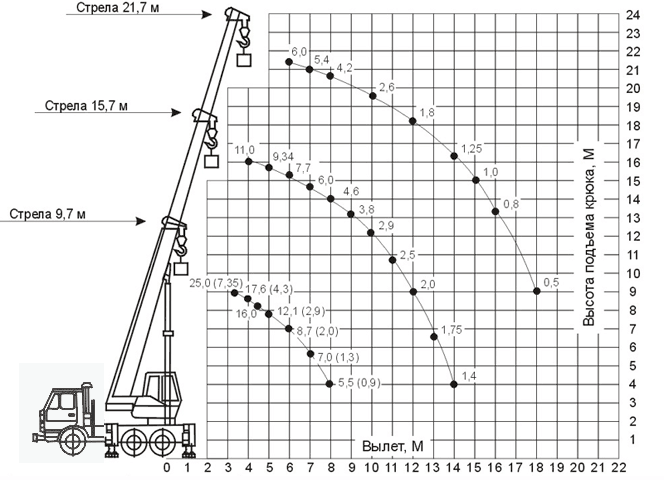

Грузовысотные характеристики
