КС-55729-5B «Галичанин» на базе шасси КамАЗ-63501 (8 х 8)
Описание модели
Автокран КС-55729-5В грузоподъемностью 32 тонны смонтирован на четырехосном шасси автомобиля КамАЗ-63501 с колесной формулой 8x8. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте- и газопроводов, разработках месторождений.
Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операции. Возможно одновременное совмещение до трех рабочих операций.
При изготовлении несущих металлоконструкций крановой установки 55729-5в и четырехсекционной телескопической стрелы используется импортная высокопрочная сталь WELDOX. Секции стрелы сделаны из двух гнутых цельнометаллических профилей и имеют "корытообразный" профиль. Длина стрелы во втянутом положении 9,6 м обеспечивает крану компактность и маневренность при переездах. В полностью выдвинутом состоянии всех четырех секций длина стрелы составляет 30,2 м., за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе.
Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.
Использование при работе дополнительного съемного отдельно возимого противовеса массой 2,9 тонны позволяет значительно поднять грузовые характеристики крана на средних и дальних вылетах, а также обеспечить максимальный рабочий вылет 27 метров.
Редуктора механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовле¬творяет современным требованиям, предъявляемым к грузоподъемным машинам. Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины машиниста крана используется автономный дизельный отопитель.
Безопасную работу крана кс-55729-5в обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный грузовой момент, т.м | 98 |
| Грузоподьемность максимальная, т/вылет, м | 32/3,0 |
| Длина стрелы, м | 9,6 - 30,2 |
| Максимальная высота подьема крюка, м | |
| - с основной стрелой 30,2 м , м | 31,1 |
| Макс. глубина опускания крюка стрелой 9,6 м на вылете 6,0 м, м | 7,0 |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 4,3 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная (с грузом массой до 32,0 т) | 5,1 |
| - увеличенная (с грузом массой до 10,0 т) | 10,2 |
| Скорость посадки груза, м/мин | не более 0,2 |
| Частота вращения поворотной части, об/мин | от 0,2 до 1,4 |
| Скорость передвижения крана своим ходом, км/ч | до 60 |
| Размер опорного контура вдоль х поперек оси шасси, м | |
| - при выдвинутых балках выносных опор | 4,75 х 5,8 |
| - при втянутых балках выносных опор | 4,75 х 2,27 |
| Масса крана в транспортном положении, т | 27,9 |
| Масса стационарного противовеса, т | 1,9 |
| Масса дополнительного съемного противовеса, т | 2,9 |
| Колесная формула базового автомобиля | 8 х 8 |
| Двигатель базового автомобиля: | дизельный |
| - модель | КамАЗ-740 |
| Габариты крана в транспортном положении, м (длина х ширина х высота) | 11,9 х 2,5 х 3,95 |
| Температура эксплуатации, град. С | от -40 до +40 |

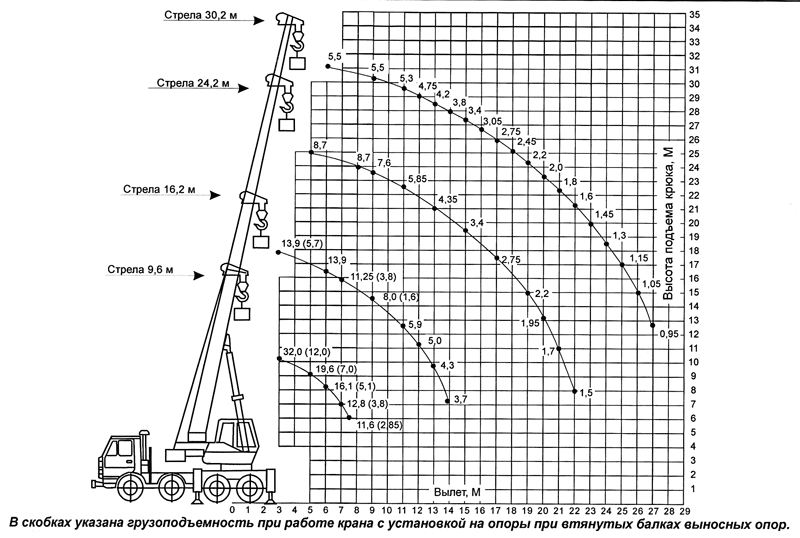

Грузовысотные характеристики
