КС-64713-2 «Галичанин» на базе шасси МЗКТ-700600 (8 х 4)
Описание модели
Автокран «Галичанин» КС-64713-2 сконструирован на базе МЗКТ-700600, которая представляет собой платформу с четырьмя осями шасси. Благодаря высокой степени проходимости эта техника может быть использована как в городе, так и далеко за его пределами. Можно купить КС-64713-2 для монтажно-строительных работ или перемещения различных грузов.
Все процессы установки осуществляются с помощью системы гидравлики. Оператор техники регулирует скорость операций и может одновременно выполнять до трех действий.
Технические характеристики
Установленная цена КС-64713-2 вполне соответствует высокому качеству техники. Несущие конструкции крана и стрелы, которая состоит из четырех секций, изготавливаются из стали WELDOX, обладающей высокой прочностью.
Каждая отдельная секция представляет собой два гнутых профиля с непрямоугольным сечением и нижней эллипсоидной частью. Такое строение соответствует общепринятым тенденциям проектирования автокранов. Установка КС-64713-2 «Галичанин» очень маневренна и достаточно компактна:
· стрела в сборе – 11,5 метра;
· длина вытянутых четырех секций – 34,1 метр.
Особенность конструкции состоит в том, что стрела может двигаться даже с подвешенным на крюк грузом. Это позволяет доставлять тяжелые предметы и материалы к труднодоступному месту назначения, например, сквозь часть собранной конструкции здания.
Автокран «галич» КС-64713-2 может устанавливаться и полноценно функционировать даже на весьма ограниченном пространстве. Не выдвигая полностью опорные балки, установка может разместиться на площадке размером 7х7,35 метра. Особенность конструкции позволяет производить действия в радиусе 360°.
Обеспечение безопасной работы
Для обеспечения безопасности кран КС-64713-2 «Галичанин» оснащен специальными устройствами и приборами. В кабине оператора установлен микропроцессор с цифровым дисплеем для обеспечения контроля над выполняемыми работами:
· защита установки от опрокидывания и перегрузки;
· система координирования для работы на малых площадях;
· «черный ящик»;
· модуль защиты от опасного напряжения.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный грузовой момент, т.м | 160 |
| Грузоподьемность максимальная, т/вылет, м | 50/3,2 |
| Длина стрелы, м | 11,5 - 34,1 |
| Длина гуська, м | 9,1; 15,1 |
| Максимальная высота подьема крюка, м | |
| - с основной стрелой 34,1 м | 34,5 |
| - с основной стрелой 34,1 м и гуськом 15,1 м | 50,4 |
| Макс. глубина опускания крюка стрелой 11,5 м на вылете 5,0 м, м | 8,0 |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 6,0 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная (с грузом массой до 50,0 т) | 3,6 |
| - увеличенная (с грузом массой до 10,0 т) | 7,2 |
| - максимальная (кратность полиспаста 1) | 38,0 |
| Скорость посадки груза, м/мин | 0,15 |
| Частота вращения поворотной части, об/мин | от 0,1 до 1,2 |
| Скорость передвижения крана своим ходом, км/ч | до 50 |
| Размер опорного контура вдоль х поперек оси шасси, м | |
| - при полностью выдвинутых выносных опорах | 7,35 х 7,0 |
| - при втянутых секциях выносных опор | 6,85 х 5,72 |
| Масса крана в транспортном положении, т | |
| - с основной стрелой, без противовесов | 38,15 |
| - с основной стрелой, с противовесами 2т + 2т | 41,55 |
| - с основной стрелой, гуськом и одним противовесом | 41,31 |
| Колесная формула базового автомобиля | 8 х 4 |
| Двигатель базового автомобиля | дизельный |
| - модель | ЯМЗ-7511.10 |
| - мощность, л.с | 400 |
| Габариты крана в транспортном положении, м, (длина х ширина х высота) | 13,96 х 2,55 х 3,98 |
| Температура эксплуатации, град. С | от -40 до +40 |

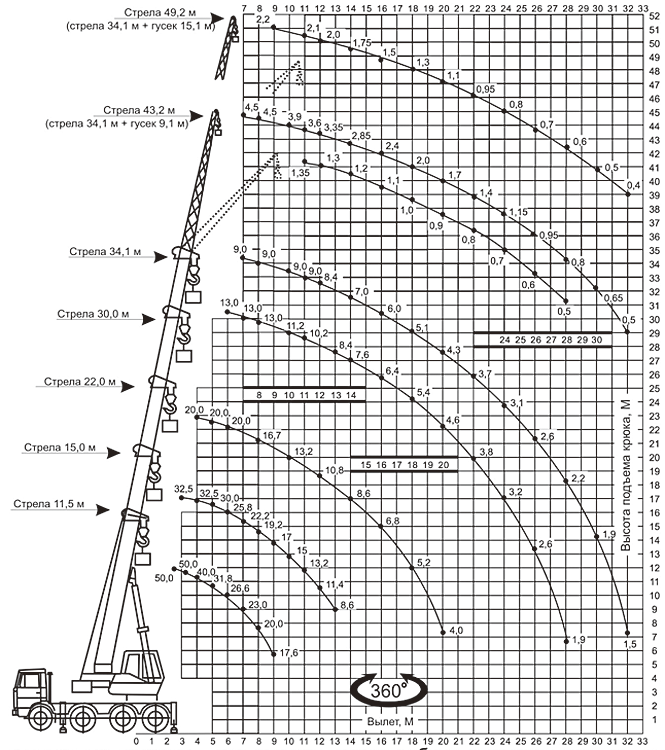

Грузовысотные характеристики
