КС-65713-6 «Галичанин» на базе шасси МЗКТ-652714 (8 х 8)
Описание модели
Кран КС-65713-6 грузоподъемностью 50т смонтирован на четырехосном шасси автомобиля МЗКТ-652714 с колесной формулой 8 х 8. Автокран предназначен для выполнения погрузочно- разгрузочных работ и строительно- монтажных работ с плохими подъездными путями. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок (в том числе на все четыре колеса задней тележки одновременно) - все это делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте- и газопроводов разработках месторождений.
Привод крановой установки осуществляется при помощи аксиально-поршневых гидронасов. Крановые механизмы имеют индивидуальный привод от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций. Возможно одновременное совмещение до трех рабочих операций.
При изготовлении несущих металлоконструкций крановой установки и четырехсекционной телескопической стрелы используется импортная высокопрочная сталь WELDOX. Секции стрелы сделаны из двух гнутых цельнометаллических профилей и, в соответствии с современными тенденциями мирового краностроения, имеют непрямоугольное сечение с нижним поясом в виде эллипса. Длина стрелы во втянутом положении 11,5м обеспечивает крану компактность и маневренность при переездах. В полностью выдвинутом состоянии всех четырех секций длина стрелы составляет 34,1м, за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе. Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.
Для удобства работы в стесненных условиях предусмотрен режим работы с грузами при не полностью выдвинутых балках выносных опор. Максимальный размер опорного контура (7,35 х 7,0 !!!) достигается за счет применения нестандартной конструкции нижней рамы и выносных опор, благодаря чему кран получил возможность производить работы с грузами в круговой зоне 360 градусов без потерь грузовысотных характеристик в передней рабочей зоне «над кабиной». Возможность проводить работы в зоне 360 градусов минимизирует количество перестановок при работе на объекте и повышает эффективность эксплуатации.
Дополнительное оснащение стрелы телескопическим гуськом общей длиной 15,1м (9,1м – стационарная часть и телескопируемая часть длиной 6,0м) с возможностью установки под углом 0,15 и 30 градусов по отношению к продольной оси стрелы существенно расширяет область использования крана, площадь его зоны обслуживания и размер подстрелового пространства. Кроме того, на оголовке стрелы может устанавливаться клюв – одиночный блок для работы вспомогательной лебедкой при однократной запасовке.
Использование при работе дополнительных съемных противовесов общей массой 6,0 тонн позволяет значительно поднять грузовые характеристики крана на средних и дальних вылетах, что обеспечивает наилучшие показатели среди аналогичных кранов данной размерной группы.
Установка гуськов и дополнительных противовесов в рабочее положение производится без использования дополнительных грузоподъемных средств и людских ресурсов.
Кран может комплектоваться двумя грузовыми лебедками главного и вспомогательного подъема, что снимает необходимость перепасовки каната и позволяет производить независимые работы на основной стреле и гуське или одиночном блоке (клюве). Редуктора механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям, предъявляемым к грузоподъемным машинам. Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины машиниста крана используется автономный дизельный отопитель.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти («черный ящик») и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Максимальный грузовой момент, т.м | 160 |
| Грузоподьемность максимальная, т/вылет, м | 50/3,2 |
| Длина стрелы, м | 11,5 - 34,1 |
| Длина гуська, м | 9,1 и 15,1 |
| Максимальная высота подьема крюка, м | |
| - с основной стрелой 34,1 м | 34,5 |
| - с основной стрелой 34,1 м и гуськом 15,1 м | 50,4 |
| Макс. глубина опускания крюка стрелой 11,5 м на вылете 5,0 м, м | 8,0 |
| Масса груза, при которой допускается выдвижение секций стрелы, т | 6,0 |
| Скорость подъема-опускания груза, м/мин | |
| - номинальная (с грузом массой до 50,0 т) | 3,6 |
| - увеличенная (с грузом массой до 10,0 т) | 7,2 |
| - максимальная (кратность полиспаста 1) | 38,0 |
| Скорость посадки груза, м/мин | 0,15 |
| Частота вращения поворотной части, об/мин | от 0,1 до 1,2 |
| Скорость передвижения крана своим ходом, км/ч | до 40 |
| Размер опорного контура вдоль х поперек оси шасси, м | |
| - при полностью выдвинутых выносных опорах | 7,35 х 7,0 |
| - при втянутых секциях выносных опор | 6,85 х 5,72 |
| Масса крана в транспортном положении, т | |
| - с основной стрелой, с противовесами и гуськом | 43,4 |
| Колесная формула базового автомобиля | 8 х 8 |
| Двигатель базового автомобиля | дизельный |
| - модель | ЯМЗ-7511 |
| - мощность, л.с | 400 |
| Габариты крана в транспортном положении, м, (длина х ширина х высота) | 14 х 2,5 х 3,98 |
| Температура эксплуатации, град. С | от -40 до +40 |

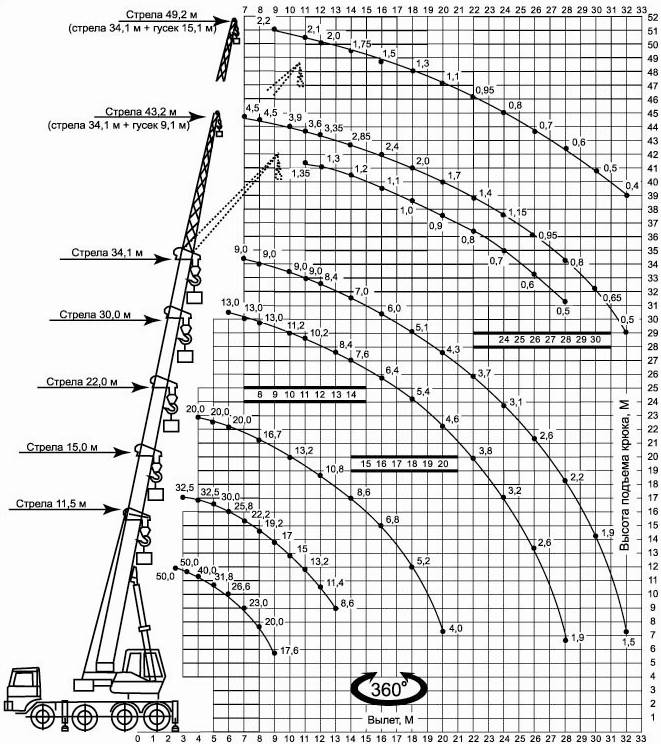

Грузовысотные характеристики
